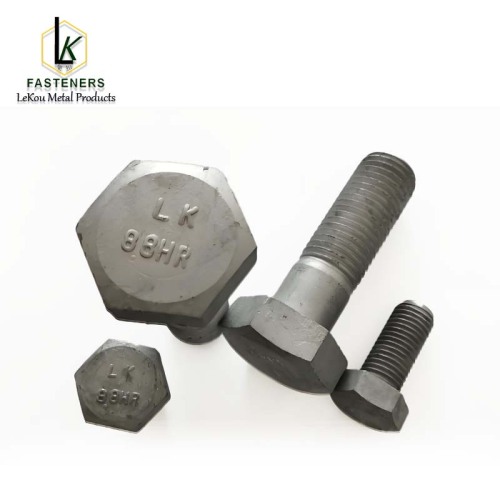

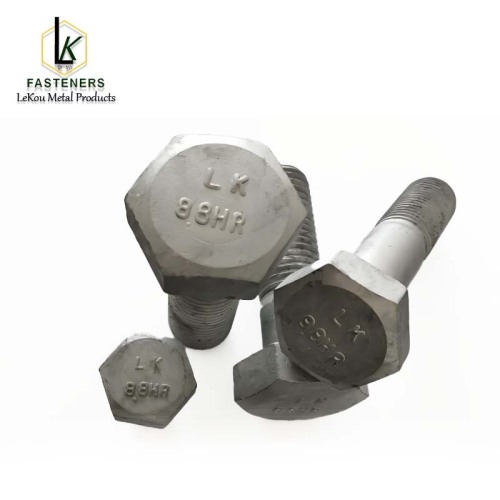

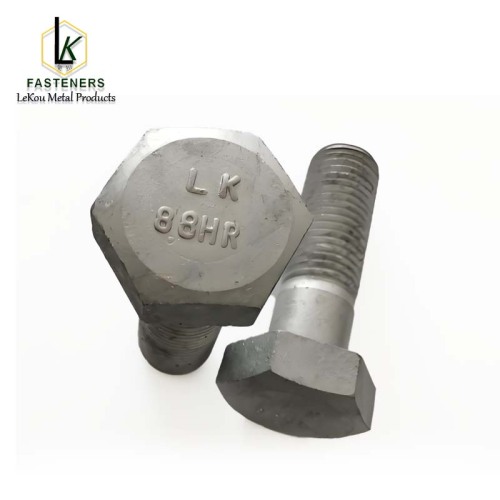

EN14399-3 Высокопрочные конструкционные тяжелые болты с шестигранной головкой — система HR

Название продукта: Конструктивные болтовые соединения большой длины для предварительного нагружения. Часть 3: Система HR

Стандарт размера: все болты соответствуют EN 14399-3:2015.

EN14399-3 — это техническая спецификация для высокопрочных компонентов конструкционных болтов с предварительным натягом в стандартах Европейского Союза. Он относится к третьей части серии стандартов EN14399 и представляет собой компонент болта, гайки и шайбы с шестигранной головкой системы HR (высокопрочных болтов). В систему HR входят болты классов 8,8 и 10,9 с соответствующими гайками классов 8 и 10. Шайбы могут сочетаться с плоскими шайбами ​​EN14399-5 или скошенными шайбами ​​EN14399-6. Головка болта имеет маркировку HR. По сравнению со стандартом ISO272 ширина противоположной стороны болтов M12 и M20 увеличена до 22 мм и 32 мм соответственно для оптимизации производительности обработки и сборки.

Приложения:

Этот тип болта в основном используется для соединений с предварительной нагрузкой в ​​​​строительстве стальных конструкций, таких как здания, мосты и других сценариях, требующих высокой прочности на разрыв. Однако его запрещено использовать в железнодорожных и сварочных машинах, а также для болтов с диаметром резьбы менее М12.

Стандарты материалов и производительности:

Материал и характеристики болтов системы HR должны соответствовать стандарту EN ISO 898-1, а гайки — стандарту ISO898-2.8.8. Твердость болтов должна находиться в пределах 22–34HRC, предел прочности на разрыв ≥ 800MP. Твердость болтов класса 10,9 должна находиться в пределах 32–39HRC, а предел прочности на разрыв ≥ 1000MP.

Заканчивать:
Оксидно-черный, фосфатированный черный, композитное покрытие горячего цинкования (EN ISO 10684) Расстояние между резьбами и диаметр резьбы: Диаметр резьбы варьируется от M12 до M36, длина резьбы варьируется от 20 мм до 200 мм.
